Jakie rury do wentylacji? Średnice, materiały i izolacja

Jakie rury do wentylacji wybrać? Nie ma jednego materiału i jednej średnicy dobrej dla każdego systemu. Innych przewodów wymaga wentylacja grawitacyjna, innych instalacja mechaniczna z rekuperacją, a jeszcze inaczej trzeba potraktować kanały przechodzące przez zimne poddasze. Liczą się nie tylko średnica i materiał, ale również powierzchnia przekroju, długość trasy, liczba kolan, szczelność, izolacja, możliwość czyszczenia oraz wymagania przeciwpożarowe. Dobrze dobrana rura ma zapewnić wymagany przepływ przy możliwie małych oporach i bez kondensacji wilgoci.

Jakie rodzaje rur i kanałów stosuje się w wentylacji?

Pod pojęciem "rury wentylacyjne" kryje się kilka bardzo różnych grup produktów. W instalacjach domowych spotyka się zarówno klasyczne murowane kanały wentylacyjne, stalowe przewody okrągłe i prostokątne, systemy z tworzyw sztucznych, jak i elastyczne przewody służące przede wszystkim do wykonywania krótkich połączeń.

Najczęściej spotykane są:

• stalowe kanały okrągłe typu spiro,
• stalowe kanały prostokątne,
• systemowe przewody z tworzywa,
• przewody PE do systemów rozdzielaczowych rekuperacji,
• sztywne kanały PVC lub innych tworzyw w zastosowaniach, w których pozwalają na to wymagania techniczne i przeciwpożarowe,
• elastyczne przewody aluminiowe lub tworzywowe,
• kanały murowane i prefabrykowane pustaki wentylacyjne.

Nie każdy z tych przewodów można traktować jako zamiennik pozostałych. Rura elastyczna i stalowy kanał spiro o tej samej średnicy będą miały inne opory. Kanał 14 × 14 cm i rura Ø140 mm również nie mają tego samego pola przekroju.

Jakie rury do wentylacji grawitacyjnej?

Wentylacja grawitacyjna jest szczególnie wymagająca pod względem geometrii kanału, ponieważ nie ma wentylatora, który pokona duże opory przepływu. Ruch powietrza powstaje przede wszystkim dzięki różnicy gęstości powietrza wewnętrznego i zewnętrznego oraz wysokości pionowego kanału.

Dlatego dobra rura do wentylacji grawitacyjnej powinna przede wszystkim:

• mieć odpowiednio duży przekrój,
• mieć możliwie gładkie wnętrze,
• zachowywać stałe światło przewodu,
• być szczelna,
• mieć możliwie prostą trasę,
• ograniczać liczbę kolan i zwężeń,
• być prowadzona przede wszystkim pionowo,
• nie wychładzać nadmiernie przepływającego powietrza.

Dlaczego pion jest tak ważny?

Siła napędowa wentylacji naturalnej rośnie wraz z wysokością kanału i różnicą temperatur. W wysokim pionie podczas chłodnej pogody może powstać znacznie silniejszy ciąg niż w krótkim przewodzie obsługującym pomieszczenie najwyższej kondygnacji.

Dlatego ta sama rura może w jednym domu działać bardzo dobrze, a w innym zapewniać niewystarczającą wymianę powietrza.

Jaka rura do wentylacji grawitacyjnej jest najlepsza?

Jeżeli kanał wykonywany jest z rur, korzystny jest przewód sztywny i możliwie gładki. W praktyce może to być odpowiednio dobrany kanał stalowy, systemowy przewód wentylacyjny albo inne rozwiązanie zgodne z projektem i wymaganiami konkretnego budynku.

Nie należy natomiast automatycznie traktować popularnego elastycznego przewodu karbowanego jako równoważnego gładkiej rurze tej samej średnicy.

Jakie rury do wentylacji mechanicznej i rekuperacji?

W wentylacji mechanicznej przepływ wymusza wentylator. Nie oznacza to jednak, że średnica i opory przestają mieć znaczenie. Im większe opory instalacji, tym większe ciśnienie musi wytworzyć wentylator, a to może oznaczać większe zużycie energii i większy hałas.

W domach jednorodzinnych spotyka się dwa podstawowe sposoby rozprowadzania powietrza.

Klasyczne kanały rozgałęzione

Od centrali prowadzi się większe kanały główne, które następnie rozdzielają się na coraz mniejsze odgałęzienia. Często wykorzystuje się stalowe kanały spiro, przewody prostokątne albo systemowe przewody z tworzyw.

System rozdzielaczowy

Od skrzynek rozdzielczych do poszczególnych nawiewników i wywiewników prowadzone są osobne przewody o stosunkowo niewielkiej średnicy. Popularne są elastyczne przewody PE o gładkiej lub specjalnie profilowanej powierzchni wewnętrznej przeznaczonej do wentylacji.

Tego typu rura nie powinna być mylona z przypadkowym przewodem technicznym o podobnym wyglądzie. Systemowe przewody mają określone parametry przepływu, szczelności, higieny i montażu.

Jak dobrać średnicę rury wentylacyjnej?

Średnica wynika z wymaganego strumienia powietrza i dopuszczalnej prędkości przepływu. W wentylacji mechanicznej można obliczyć potrzebne pole przekroju na podstawie przepływu i przyjętej prędkości.

Trzeba przy tym pamiętać o jednostkach. Strumień podawany zwykle w m³/h przed podstawieniem do wzoru przelicza się na m³/s.

Przykład: chcemy przesłać 100 m³/h przy prędkości 2 m/s.

100 m³/h to około 0,0278 m³/s.

0,0278 / 2 = 0,0139 m²

Odpowiada to okrągłemu kanałowi o średnicy około 133 mm. W praktyce dobiera się najbliższy dostępny wymiar, a następnie sprawdza straty ciśnienia całej trasy.

Dlaczego zbyt mała rura jest problemem?

Zmniejszenie średnicy powoduje wzrost prędkości powietrza. Rosną wtedy opory przepływu i może zwiększyć się hałas. W systemie mechanicznym wentylator musi wytworzyć większy spręż, natomiast w wentylacji grawitacyjnej może po prostu zabraknąć siły napędowej do osiągnięcia wymaganego przepływu.

Czy większa rura jest zawsze lepsza?

Nie. Większy kanał ma mniejsze opory przy tym samym strumieniu, ale zajmuje więcej miejsca, kosztuje więcej i może utrudniać prowadzenie instalacji. W wentylacji mechanicznej zbyt duże przekroje mogą być niepotrzebne, jeśli prawidłowo zaprojektowana mniejsza średnica zapewnia odpowiednią prędkość i straty ciśnienia.

Ø100, Ø125, Ø150 i Ø160 - porównanie przekrojów

Sama różnica kilku centymetrów średnicy może oznaczać bardzo dużą zmianę pola przekroju. Wynika to z faktu, że powierzchnia koła rośnie wraz z kwadratem promienia.

Rura Ø160 ma więc około 2,56 razy większe pole przekroju niż Ø100. Nie oznacza to automatycznie 2,56 razy większego przepływu, ale pokazuje, dlaczego redukcja Ø160 do Ø100 może być bardzo dużym przewężeniem instalacji.

Czy rura Ø100 zastąpi kanał 14 × 14 cm?

Nie pod względem pola przekroju. Jest to bardzo częsty błąd przy modernizacji kanałów wentylacyjnych.

Kanał 14 × 14 cm ma:

14 × 14 = 196 cm²

Natomiast rura Ø100:

około 78,5 cm²

Rura Ø100 ma więc tylko około 40% pola przekroju kanału 14 × 14 cm.

Dopiero rura Ø160 ma pole przekroju zbliżone do kanału 14 × 14 cm. Nie oznacza to jednak, że oba przewody będą zachowywały się identycznie. Znaczenie ma również kształt, chropowatość powierzchni, długość i sposób wykonania trasy.

Stal, tworzywo, aluminium czy przewód elastyczny?

Materiał powinien być wybierany po określeniu rodzaju instalacji i miejsca prowadzenia przewodu. Każdy materiał ma inną sztywność, odporność, gładkość, sposób łączenia i reakcję na temperaturę oraz ogień.

Czy PVC nadaje się do wentylacji?

Odpowiedź zależy od budynku i miejsca zastosowania. Nie należy ani automatycznie uznawać PVC za materiał niedopuszczalny, ani twierdzić, że można stosować go wszędzie.

Warunki Techniczne zawierają ogólną zasadę dotyczącą materiałów przewodów wentylacyjnych oraz konkretne wyjątki. Od 2022 roku wymóg wykonania przewodów z materiałów niepalnych nie jest stosowany do budynku mieszkalnego jednorodzinnego stanowiącego jeden lokal mieszkalny. Dla innych przypadków przewidziano odrębne wymagania dotyczące między innymi klasy reakcji na ogień oraz zabezpieczeń przy przejściach przez przegrody.

Oznacza to, że materiał należy oceniać w kontekście konkretnej instalacji, a nie tylko według kryterium "nie rdzewieje i łatwo się go montuje".

Czy warto stosować przewody elastyczne?

Tak, ale tam, gdzie rzeczywiście są potrzebne. Elastyczny przewód ułatwia wykonanie krótkiego przyłącza do urządzenia lub elementu końcowego. Długi przewód karbowany wciśnięty zamiast sztywnego kanału może jednak wyraźnie zwiększyć opory.

Sytuację dodatkowo pogarsza pozostawienie przewodu luźnego i pofałdowanego. Jeżeli przewód elastyczny jest przewidziany w projekcie, powinien być prowadzony zgodnie z instrukcją systemu, bez zbędnych zwisów i zgnieceń.

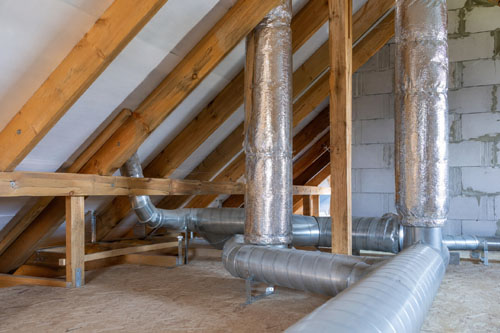

Rury wentylacyjne na poddaszu - jak je prowadzić?

Rury wentylacyjne na poddaszu są szczególnie narażone na wychłodzenie. Problem dotyczy przede wszystkim nieogrzewanego strychu, gdzie zimą temperatura może być zbliżona do temperatury zewnętrznej.

Przewód biegnący przez takie miejsce powinien być:

• dobrze zaizolowany cieplnie,
• szczelny na połączeniach,
• chroniony przed kondensacją,
• prowadzony możliwie krótko,
• zabezpieczony przed zgnieceniem lub uszkodzeniem,
• zamontowany w sposób umożliwiający kontrolę tam, gdzie jest ona potrzebna.

W aktualnych Warunkach Technicznych przewody prowadzone przez pomieszczenia lub przestrzenie nieogrzewane powinny mieć izolację cieplną. W przypadku określonych przewodów instalacji klimatyzacji, recyrkulacji i odzysku ciepła wymagane jest także zabezpieczenie przeciwwilgociowe.

Dlaczego nie warto zostawiać gołej rury na zimnym strychu?

Ciepłe i wilgotne powietrze wywiewane z łazienki może zostać gwałtownie ochłodzone przez zimną ściankę kanału. Jeżeli temperatura powierzchni spadnie poniżej punktu rosy, para wodna zacznie się skraplać.

Woda może następnie:

• spływać do kratki,
• gromadzić się w najniższym fragmencie przewodu,
• zawilgacać izolację,
• powodować korozję niezabezpieczonych elementów,
• zawilgacać konstrukcję stropu lub sufitu.

Czym ocieplić rury wentylacyjne na strychu?

Materiał izolacyjny powinien ograniczać straty ciepła, a w miejscach narażonych na kondensację cały układ powinien być wykonany tak, aby para wodna nie przenikała do zimnych warstw izolacji.

W praktyce stosuje się między innymi:

• maty i otuliny z wełny mineralnej z odpowiednią okładziną,
• systemowe izolacje kanałów wentylacyjnych,
• elastomerowe izolacje o zamkniętej strukturze komórkowej w zastosowaniach wymagających skutecznej bariery przeciw dyfuzji pary,
• fabrycznie izolowane przewody wentylacyjne.

Izolacja musi być ciągła

Samo owinięcie prostych fragmentów rury nie wystarczy. Szczególnie dokładnie trzeba zaizolować:

• kolana,
• trójniki,
• redukcje,
• połączenia,
• przejścia przez przegrody,
• okolice czerpni i wyrzutni.

Niewielki niezaizolowany fragment może stać się zimnym punktem, na którym pojawi się kondensacja.

Dlaczego w rurze wentylacyjnej skrapla się woda?

Kondensacja występuje wtedy, gdy wilgotne powietrze styka się z powierzchnią o temperaturze niższej od jego punktu rosy.

Przykład: powietrze z łazienki ma 24°C i wysoką wilgotność. Jeżeli przepływa przez metalową rurę znajdującą się na mroźnym poddaszu, powierzchnia kanału może być bardzo zimna. Para wodna zaczyna wtedy zmieniać się w krople wody.

Gdzie kondensacja występuje najczęściej?

• na nieogrzewanych strychach,
• w garażach,
• w przewodach przy zewnętrznych ścianach,
• przy czerpni i wyrzutni rekuperatora,
• w źle zaizolowanych przewodach łazienkowych,
• na fragmentach z uszkodzoną izolacją.

Kolana, redukcje i odcinki poziome - jak wpływają na przepływ?

Każda zmiana kierunku przepływu powoduje dodatkowe straty ciśnienia. Nie oznacza to, że w instalacji nie można stosować kolan. Powinny jednak wynikać z rzeczywistej potrzeby i być uwzględnione w obliczeniach.

Kolano 90°

Powietrze musi gwałtownie zmienić kierunek, co powoduje lokalne zawirowania. Łagodne kolano ma zwykle korzystniejszą charakterystykę niż bardzo ostre załamanie.

Redukcja

Zmniejszenie przekroju zwiększa prędkość przepływu. Gwałtowna redukcja może powodować dodatkowe zawirowania i hałas. Zwężenie kanału powinno więc wynikać z projektu, a nie z potrzeby dopasowania przypadkowo kupionych elementów.

Długi odcinek poziomy

W wentylacji mechanicznej oznacza przede wszystkim dodatkowe opory. W wentylacji grawitacyjnej jest bardziej problematyczny, ponieważ cały system dysponuje niewielką różnicą ciśnień i szczególnie korzysta z pionowego przebiegu przewodu.

Kanał okrągły czy prostokątny?

Kanały okrągłe są bardzo popularne, ponieważ przy określonym polu przekroju mają korzystny stosunek obwodu do powierzchni. Oznacza to stosunkowo niewielką powierzchnię ścian mających kontakt z przepływającym powietrzem.

Kanały prostokątne mają jednak ogromną zaletę praktyczną - można wykonać je jako płaskie i zmieścić w suficie podwieszanym albo w miejscu, w którym wysoki kanał okrągły się nie mieści.

Jakie wymagania muszą spełniać przewody wentylacyjne?

Przewodów wentylacyjnych nie powinno się dobierać wyłącznie według ceny i wygody montażu. Warunki Techniczne określają między innymi wymagania dotyczące przekrojów, materiałów, izolacji i możliwości konserwacji.

Przekrój kanału grawitacyjnego

Dla kominowych przewodów wentylacji grawitacyjnej powierzchnia przekroju powinna wynosić co najmniej 0,016 m², a najmniejszy wymiar przekroju co najmniej 0,1 m.

Przekrój kanałów mechanicznych

Przewody wentylacji mechanicznej powinny mieć przekrój właściwy dla przewidywanego przepływu oraz konstrukcję przystosowaną do maksymalnego ciśnienia i wymaganej szczelności.

Czyszczenie

Instalacja powinna być wykonana w sposób umożliwiający oczyszczenie przewodów i urządzeń. W wymaganych miejscach stosuje się otwory rewizyjne.

Izolacja na poddaszu

Przewody prowadzone przez przestrzenie nieogrzewane powinny mieć izolację cieplną.

Materiały i bezpieczeństwo pożarowe

Ogólna zasada wymaga stosowania materiałów niepalnych, ale przepisy zawierają wyjątki. W szczególności zasady tej nie stosuje się do domu jednorodzinnego stanowiącego jeden lokal mieszkalny. W innych rodzajach budynków wymagania zależą między innymi od klasy reakcji na ogień oraz sposobu przechodzenia kanału przez przegrody.

Najczęstsze błędy przy wykonywaniu kanałów

Zmniejszenie kanału 14 × 14 cm do Ø100

Pole przekroju spada w takim przypadku z 196 do około 78,5 cm². To nie jest niewielka redukcja, ale zmniejszenie przekroju o około 60%.

Dobieranie średnicy tylko na podstawie jednej tabeli m³/h

Rzeczywisty przepływ zależy od całej instalacji. W grawitacji szczególnie ważna jest wysokość i różnica temperatur, w wentylacji mechanicznej - charakterystyka wentylatora i opory przewodów.

Długi przewód elastyczny zamiast sztywnego

Karbowana powierzchnia i liczne załamania mogą bardzo mocno zwiększyć opory instalacji.

Brak izolacji na poddaszu

Prowadzi do wychłodzenia kanału i zwiększa ryzyko kondensacji.

Zgniecenie przewodu

Dotyczy szczególnie elastycznych systemów układanych w stropach i zabudowach. Zmniejszone światło oznacza lokalny wzrost prędkości i strat ciśnienia.

Zbyt wiele kolan

Przewód poprowadzony najkrótszą drogą nie zawsze oznacza najmniejsze opory, jeżeli wymaga kilku gwałtownych zmian kierunku.

Brak nawiewu w domu z wentylacją grawitacyjną

Kanał wywiewny nie może usuwać powietrza, jeżeli do budynku nie ma skąd napłynąć odpowiednia ilość świeżego powietrza. Bardzo szczelne okna bez właściwie rozwiązanych nawiewników mogą więc znacząco pogorszyć działanie nawet prawidłowo wykonanego pionu.

Problemy z wentylacją - tabela diagnostyczna

Jak wybrać rury do konkretnej instalacji?

Wentylacja grawitacyjna w domu

Najpierw sprawdź wymagany przekrój pionu, jego wysokość i trasę. Wybieraj rozwiązania o małych oporach, unikaj zbędnych odcinków poziomych oraz przewężeń. Zapewnij nawiew do pomieszczeń.

Rekuperacja

Dobór zaczyna się od wymaganych przepływów w poszczególnych pomieszczeniach. Następnie określa się liczbę i przekrój przewodów, opory trasy i punkt pracy centrali. Materiał jest kolejnym etapem, nie pierwszym.

Rury wentylacyjne na poddaszu

Należy przewidzieć izolację cieplną i - tam, gdzie jest to wymagane ze względu na ryzyko kondensacji - odpowiednią warstwę przeciwwilgociową. Najlepiej ograniczyć długość przewodów biegnących przez zimną przestrzeń.

Krótki przewód do kratki lub urządzenia

Można wykorzystać odpowiedni element elastyczny, jeżeli jest do tego przeznaczony. Nie warto jednak wykonywać z elastycznego przewodu całej instalacji tylko dlatego, że łatwiej ominąć nim przeszkody.

Podsumowanie

Nie istnieje jedna odpowiedź na pytanie "jakie rury do wentylacji?". W wentylacji grawitacyjnej najważniejsze są odpowiedni przekrój, wysokość pionu, małe opory i dostęp powietrza nawiewanego. W instalacji mechanicznej dochodzą charakterystyka wentylatora, prędkość przepływu, straty ciśnienia, szczelność i regulacja.

Nie należy również utożsamiać samej średnicy z wydajnością. Rura Ø100 ma pole przekroju około 78,5 cm², Ø125 około 122,7 cm², Ø150 około 176,7 cm², a Ø160 około 201,1 cm². Dla porównania klasyczny kanał 14 × 14 cm ma 196 cm².

Szczególnej uwagi wymagają rury wentylacyjne na poddaszu. Przejście przez zimną przestrzeń zwiększa ryzyko kondensacji i strat ciepła, dlatego przewody powinny być prawidłowo izolowane i szczelne.

Materiał wybiera się dopiero po określeniu funkcji przewodu. Stal spiro, kanały prostokątne, systemowe tworzywa, przewody PE i krótkie odcinki elastyczne mają inne właściwości i inne zastosowanie. Najlepsza instalacja nie powstaje więc przez wybór "najlepszej rury", lecz przez dopasowanie przekroju, materiału, trasy i izolacji do konkretnego systemu wentylacji.

Źródła i odniesienia:

1. Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie - wymagania dotyczące wentylacji, przekrojów przewodów, izolacji i materiałów: eli.gov.pl
2. Warunki Techniczne - § 140 dotyczący minimalnego przekroju kominowych przewodów wentylacji grawitacyjnej oraz § 153 dotyczący projektowania i izolacji kanałów wentylacji mechanicznej: eli.gov.pl
3. Warunki Techniczne - § 267 dotyczący właściwości ogniowych przewodów wentylacyjnych oraz wyjątków dla określonych budynków mieszkalnych: eli.gov.pl
