Jakie ciśnienie w klimatyzacji R32? Tabela ciśnień i diagnostyka

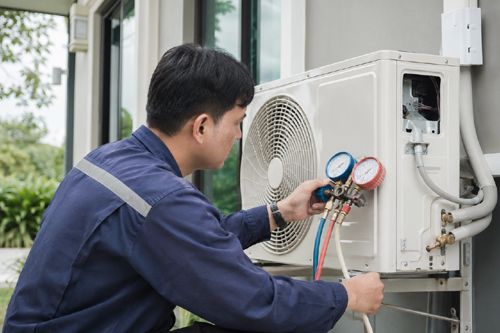

Jakie ciśnienie powinno być w klimatyzacji domowej? W przypadku popularnego czynnika R32 nie istnieje jedna prawidłowa wartość, taka jak 8, 10 czy 20 bar. Ciśnienie zmienia się wraz z temperaturą czynnika, trybem pracy, temperaturą wewnątrz i na zewnątrz, obciążeniem urządzenia oraz wydajnością sprężarki i wentylatorów. Dlatego prawidłowa diagnostyka klimatyzacji typu split nie polega na sprawdzeniu, "ile bar jest w układzie", lecz na powiązaniu ciśnienia z temperaturą nasycenia, temperaturą rur, przegrzaniem, dochłodzeniem i warunkami pracy urządzenia.

Jakie ciśnienie w klimatyzacji jest prawidłowe?

Pytanie "jakie ciśnienie w klimatyzacji?" wydaje się proste, ale sama liczba wyrażona w barach nie wystarcza do oceny układu chłodniczego. Czynnik znajdujący się w klimatyzacji ma określoną zależność pomiędzy ciśnieniem i temperaturą nasycenia.

W praktyce oznacza to, że zamiast pytać tylko "ile bar powinno być w klimatyzacji?", trzeba ustalić między innymi:

• jaki czynnik chłodniczy znajduje się w urządzeniu,
• czy klimatyzator pracuje w trybie chłodzenia czy grzania,
• jakie jest ciśnienie po stronie niskiej i wysokiej,
• jakiej temperaturze nasycenia odpowiada zmierzone ciśnienie,
• jaka jest rzeczywista temperatura rury,
• jakie jest przegrzanie i dochłodzenie,
• jaka jest temperatura powietrza w pomieszczeniu i na zewnątrz,
• z jaką wydajnością pracuje sprężarka inwerterowa,
• czy przepływ powietrza przez wymienniki jest prawidłowy.

Dlatego dwa sprawne klimatyzatory R32 mogą w tym samym momencie pracować przy różnych ciśnieniach, mimo że oba są prawidłowo napełnione.

Tabela ciśnień klimatyzacji domowej R32

Poniższa tabela ciśnień klimatyzacji R32 przedstawia zależność pomiędzy temperaturą nasycenia czynnika i jego ciśnieniem. Kolumna bar(g) odpowiada ciśnieniu względnemu, czyli wartości najczęściej prezentowanej przez manometr serwisowy.

Wartości pośrednie 5, 15, 25, 35, 45 i 55°C są zaokrąglonymi interpolacjami pomiędzy wartościami tabelarycznymi. Do profesjonalnej diagnostyki należy korzystać z dokładnej tabeli P-T lub danych w elektronicznym zestawie pomiarowym.

Jak czytać tabelę ciśnień R32?

Tabela P-T, czyli pressure-temperature, wykorzystuje podstawową właściwość czynnika chłodniczego: w stanie nasycenia określonemu ciśnieniu odpowiada określona temperatura.

Jeżeli serwisant mierzy na przykład 7,12 bar(g), dla R32 odpowiada to około 0°C temperatury nasycenia. Gdy mierzy 18,26 bar(g), temperatura nasycenia wynosi około 30°C.

Ta zależność pozwala przejść od samego ciśnienia do znacznie bardziej użytecznej informacji termodynamicznej.

Przykład strony niskiego ciśnienia

Załóżmy, że w trybie chłodzenia serwisant odczytał:

• ciśnienie R32: 8,8 bar(g),
• temperaturę rury ssawnej: 14°C.

Z tabeli wynika, że 8,8 bar(g) odpowiada temperaturze nasycenia około 6°C.

Jeżeli rura ma 14°C, można obliczyć przegrzanie:

14°C - 6°C = 8 K

Dopiero taka informacja jest znacznie bardziej użyteczna niż samo stwierdzenie "w klimatyzacji jest 8,8 bar".

bar(g) i bar(a) - jaka jest różnica?

W tabelach czynników chłodniczych można spotkać dwie wartości ciśnienia: bar(a) oraz bar(g). Nie wolno ich ze sobą mieszać.

W przybliżeniu przy normalnym ciśnieniu atmosferycznym:

bar(a) = bar(g) + około 1,01 bar

Dlatego dla R32 przy temperaturze nasycenia 20°C tabela może podawać około 14,75 bar(a), ale tylko około 13,73 bar(g).

Ciśnienie spoczynkowe a ciśnienie robocze

Wartość zmierzona przy wyłączonej klimatyzacji oznacza coś innego niż wartości obserwowane podczas pracy sprężarki.

Ciśnienie spoczynkowe

Po zatrzymaniu sprężarki różnica pomiędzy stroną wysokiego i niskiego ciśnienia stopniowo maleje. Układ dąży do wyrównania ciśnień.

Jeżeli czynnik osiągnie stan zbliżony do równowagi termicznej z otoczeniem, jego ciśnienie będzie przede wszystkim wynikało z temperatury czynnika.

Przykład: R32 znajdujący się w równowadze w temperaturze około 25°C będzie miał ciśnienie rzędu około 15,9 bar(g).

Nie oznacza to jednak, że taki odczyt potwierdza prawidłową ilość czynnika.

Dlaczego ciśnienie statyczne nie mówi, ile czynnika jest w układzie?

Jeżeli w układzie znajduje się jednocześnie ciecz i para czynnika, ciśnienie w stanie równowagi jest przede wszystkim funkcją temperatury. Można więc mieć dwa układy z różną masą czynnika i bardzo podobnym ciśnieniem spoczynkowym.

Dopiero skrajnie mała ilość czynnika, brak fazy ciekłej albo inne nieprawidłowości mogą całkowicie zmienić tę zależność.

Prawidłowe ciśnienie w układzie klimatyzacji split R32

Właściciele klimatyzatorów często szukają konkretnej odpowiedzi w rodzaju "R32 powinno mieć 8-10 bar". Taki zakres może rzeczywiście pojawić się na stronie niskiego ciśnienia w pewnych warunkach chłodzenia, ale nie jest uniwersalnym standardem dla każdego urządzenia.

Klimatyzatory split są dziś w większości urządzeniami inwerterowymi. Sprężarka nie działa wyłącznie na zasadzie "włączona - wyłączona". Sterownik może zmieniać jej prędkość i wydajność w zależności od aktualnego obciążenia.

Jednocześnie elektroniczny zawór rozprężny może regulować przepływ czynnika. Zmieniają się więc również:

• ciśnienie ssania,
• ciśnienie tłoczenia,
• temperatura parowania,
• temperatura skraplania,
• przegrzanie,
• dochłodzenie,
• prędkość wentylatorów.

Dlatego prawidłowe ciśnienie w układzie klimatyzacji split R32 oznacza przede wszystkim ciśnienie zgodne z aktualnymi warunkami pracy i dokumentacją urządzenia.

Czy 8 bar R32 jest prawidłowe?

8 bar(g) odpowiada w przybliżeniu temperaturze nasycenia około 3°C. Taka wartość może wystąpić podczas prawidłowej pracy, ale może też być częścią zupełnie innego stanu układu.

Bez temperatury rury, powietrza, informacji o obciążeniu i parametrów urządzenia odpowiedź "8 bar jest dobrze" byłaby zgadywaniem.

Czy 10 bar w klimatyzacji R32 jest prawidłowe?

Około 10 bar(g) odpowiada temperaturze nasycenia bliskiej 10°C. Ponownie - może to być całkowicie prawidłowy odczyt, ale sama liczba nie potwierdza poprawnego napełnienia instalacji.

Co może oznaczać zbyt niskie ciśnienie?

Niskie ciśnienie ssania bywa kojarzone przede wszystkim z ubytkiem czynnika chłodniczego. Jest to jedna z możliwych przyczyn, ale nie jedyna.

Podobny objaw może powodować:

• niedobór czynnika spowodowany nieszczelnością,
• zabrudzony filtr jednostki wewnętrznej,
• zabrudzony parownik,
• za mały przepływ powietrza przez jednostkę wewnętrzną,
• problem z wentylatorem,
• ograniczenie przepływu czynnika,
• nieprawidłowa praca elektronicznego zaworu rozprężnego,
• niskie obciążenie cieplne parownika,
• inne nieprawidłowości sterowania.

Dlaczego brudny filtr może obniżyć ciśnienie?

Jeżeli przez parownik przepływa za mało ciepłego powietrza, czynnik otrzymuje mniej energii do odparowania. Temperatura parowania może się obniżyć, a wraz z nią spada odpowiadające jej ciśnienie.

Dlatego oszroniony parownik nie jest automatycznym dowodem na brak czynnika.

Co może oznaczać zbyt wysokie ciśnienie?

Podobnie wygląda strona wysokiego ciśnienia. Wysoki odczyt nie oznacza automatycznie, że w układzie jest za dużo czynnika.

Możliwe przyczyny obejmują:

• zbyt dużą ilość czynnika,
• zabrudzony wymiennik jednostki zewnętrznej,
• ograniczony przepływ powietrza przez skraplacz,
• problem z wentylatorem jednostki zewnętrznej,
• bardzo wysoką temperaturę otoczenia,
• gazy nieskraplające znajdujące się w obiegu,
• problem z regulacją przepływu czynnika,
• inne zakłócenia wymiany ciepła.

Dlaczego brudny skraplacz podnosi ciśnienie?

W trybie chłodzenia jednostka zewnętrzna musi oddać do powietrza ciepło odebrane z pomieszczenia oraz energię dostarczoną sprężarce.

Jeżeli lamele wymiennika są pokryte kurzem, pyłem lub innymi zanieczyszczeniami, wymiana ciepła pogarsza się. Aby nadal oddawać energię, rośnie temperatura skraplania, a wraz z nią ciśnienie czynnika.

Przegrzanie - dlaczego samo ciśnienie nie wystarcza?

Przegrzanie pokazuje, o ile temperatura pary czynnika jest wyższa od temperatury nasycenia odpowiadającej zmierzonemu ciśnieniu.

Przykład dla R32

Manometr pokazuje 7,12 bar(g). Z tabeli R32 wynika, że odpowiada to temperaturze nasycenia około 0°C.

Jednocześnie sonda temperatury zamontowana na przewodzie ssawnym wskazuje 8°C.

8°C - 0°C = 8 K przegrzania

Dopiero teraz serwisant ma parametr, który można interpretować w kontekście konstrukcji urządzenia, obciążenia i danych producenta.

Co może oznaczać bardzo wysokie przegrzanie?

Może sugerować, że parownik otrzymuje zbyt mało czynnika w stosunku do aktualnego obciążenia. Przyczyną może być między innymi niedobór czynnika albo ograniczenie jego przepływu.

Nie powinno się jednak diagnozować przyczyny wyłącznie na podstawie jednego parametru.

Dochłodzenie i strona wysokiego ciśnienia

Dochłodzenie dotyczy ciekłego czynnika po skraplaczu. Określa różnicę pomiędzy temperaturą nasycenia wynikającą z ciśnienia skraplania i rzeczywistą temperaturą ciekłego czynnika.

W klasycznych systemach przegrzanie i dochłodzenie są bardzo ważnymi parametrami diagnostycznymi. W nowoczesnych splitach inwerterowych sposób interpretacji zależy jednak od konstrukcji urządzenia, sterowania EEV oraz procedury serwisowej producenta.

Nie należy więc przyjmować jednej uniwersalnej wartości dochłodzenia i na jej podstawie napełniać każdego klimatyzatora.

R32 a R410A - czy ciśnienia są takie same?

R32 i R410A należą do czynników pracujących przy relatywnie wysokich ciśnieniach, ale nie są tym samym czynnikiem i nie należy stosować dla nich zamiennie tabel ciśnienie - temperatura.

Rodzaju czynnika nie należy zgadywać na podstawie samego ciśnienia. Informacja znajduje się na tabliczce znamionowej urządzenia i w dokumentacji producenta.

Jaki gaz i jaki czynnik stosuje się w klimatyzacji domowej?

Potocznie mówi się o "gazie do klimatyzacji", ale technicznie prawidłowym określeniem jest czynnik chłodniczy. W czasie pracy nie występuje on wyłącznie jako gaz. W różnych fragmentach obiegu znajduje się jako para, ciecz albo mieszanina cieczy i pary.

Jaki czynnik w klimatyzacji domowej spotyka się najczęściej?

W użytkowanych obecnie urządzeniach domowych można spotkać przede wszystkim:

• R32 - bardzo często stosowany w nowszych klimatyzatorach split,
• R410A - powszechny w wielu starszych urządzeniach,
• inne czynniki w zależności od wieku, konstrukcji i przeznaczenia urządzenia.

Zawsze należy stosować dokładnie taki czynnik, jaki przewidział producent. Nie wolno zastępować R410A czynnikiem R32 ani odwrotnie tylko dlatego, że oba pracują przy zbliżonych zakresach ciśnienia.

Objawy nieprawidłowej pracy - tabela diagnostyczna

Objawy obserwowane przez użytkownika mogą wskazywać kierunek diagnostyki, ale zwykle nie pozwalają jednoznacznie ustalić przyczyny bez pomiarów.

Szron na rurce nie jest diagnozą

Miejsce pojawienia się szronu może być ważną wskazówką, ale bez znajomości trybu pracy, temperatur rur i parametrów czynnika nie powinno się wyciągać wniosku "brakuje gazu".

Taki sam widoczny objaw może mieć kilka różnych przyczyn.

Co użytkownik może sprawdzić bez otwierania układu?

Właściciel klimatyzatora może wykonać kilka prostych obserwacji, które pomagają określić, czy potrzebny jest serwis, bez ingerowania w obieg chłodniczy.

1. Sprawdź filtry

Silnie zabrudzony filtr ogranicza ilość powietrza przepływającego przez parownik. Może pogorszyć chłodzenie i doprowadzić nawet do oblodzenia wymiennika.

2. Sprawdź nawiew

Jeżeli wentylator pracuje, ale strumień powietrza jest bardzo słaby, problem nie musi mieć nic wspólnego z ilością czynnika.

3. Obejrzyj jednostkę zewnętrzną

Nie powinna być całkowicie zasłonięta roślinnością, przedmiotami ani warstwą zanieczyszczeń ograniczającą wymianę powietrza.

4. Zwróć uwagę na lód

Oblodzenie podczas chłodzenia może być sygnałem nieprawidłowości. W takiej sytuacji nie należy próbować rozwiązywać problemu przez przypadkowe uzupełnienie czynnika.

5. Sprawdź kody błędów

Wiele nowoczesnych urządzeń monitoruje temperatury, ciśnienia pośrednio lub bezpośrednio, prąd sprężarki i komunikację pomiędzy podzespołami. Kod błędu może znacząco ułatwić diagnostykę.

Jak serwisant diagnozuje klimatyzację?

Profesjonalna diagnostyka nie powinna zaczynać i kończyć się na podłączeniu jednego manometru. W zależności od urządzenia i objawów analizuje się cały zestaw parametrów.

Ciśnienie czynnika

Pozwala ustalić odpowiadającą mu temperaturę nasycenia.

Temperatury rur

Sondy temperatury umożliwiają wyznaczenie przegrzania i dochłodzenia.

Temperaturę powietrza

Mierzy się warunki na wejściu i wyjściu z wymienników. Bez informacji o obciążeniu trudno prawidłowo interpretować parametry obiegu.

Przepływ powietrza

Zabrudzony filtr, wymiennik lub uszkodzony wentylator może zmienić parametry chłodnicze mimo prawidłowej ilości czynnika.

Prąd i pracę sprężarki

W urządzeniu inwerterowym trzeba uwzględniać aktualną wydajność sprężarki. Porównywanie ciśnienia przy minimalnej i maksymalnej częstotliwości pracy bez uwzględnienia tej różnicy nie ma większego sensu.

Dane producenta

Najważniejszym punktem odniesienia pozostaje dokumentacja serwisowa konkretnego urządzenia. Producent może określić warunki testowe, temperatury, procedurę pomiarową i sposób kontroli ilości czynnika.

R32, bezpieczeństwo i wymagane kwalifikacje

R32 należy do klasy bezpieczeństwa A2L. Oznacza to niską toksyczność i ograniczoną palność. Z tego powodu przy montażu i serwisowaniu obowiązują odpowiednie procedury bezpieczeństwa, a narzędzia oraz metody pracy muszą być dopasowane do używanego czynnika.

Rozporządzenie Parlamentu Europejskiego i Rady (UE) 2024/573 określa wymagania dotyczące fluorowanych gazów cieplarnianych. Osoby wykonujące między innymi instalowanie, konserwację, serwisowanie, naprawy, kontrolę szczelności i odzysk czynnika w stacjonarnych urządzeniach klimatyzacyjnych muszą posiadać odpowiednie kwalifikacje i certyfikację.

Dlatego użytkownik powinien ograniczyć się do czynności eksploatacyjnych przewidzianych przez producenta, takich jak czyszczenie filtrów i obserwacja działania. Otwieranie obiegu chłodniczego, odzysk czynnika, naprawa nieszczelności czy ponowne napełnienie należą do prac serwisowych.

Najczęstsze błędy przy ocenie ciśnienia klimatyzacji

"R32 powinno mieć 8-10 bar"

To zbyt duże uproszczenie. Zakres taki może wystąpić po stronie niskiej w określonych warunkach pracy, ale nie jest uniwersalną normą dla każdego klimatyzatora R32.

"Przy 30°C na dworze musi być dokładnie X bar"

Temperatura zewnętrzna jest jednym z wielu parametrów. Znaczenie mają również warunki wewnątrz, obciążenie, wymiana ciepła, praca sprężarki i sterowanie zaworem rozprężnym.

"Ciśnienie jest niskie, więc brakuje gazu"

Niskie ciśnienie może mieć kilka przyczyn. Przed uzupełnieniem czynnika trzeba potwierdzić diagnozę.

"Ciśnienie statyczne pokazuje ilość czynnika"

Nie. Jeżeli w układzie występuje czynnik w odpowiednich fazach, ciśnienie w stanie równowagi wynika przede wszystkim z temperatury.

"Czynnik trzeba co roku dobijać"

Prawidłowo wykonany układ chłodniczy jest układem zamkniętym. Czynnik nie jest materiałem eksploatacyjnym zużywanym podobnie jak paliwo. Ubytek wymaga ustalenia przyczyny.

"R32 i R410A mają podobne ciśnienie, więc można je zamieniać"

Nie. Są to różne czynniki o różnych właściwościach i wymaganiach. Urządzenie należy eksploatować z czynnikiem przewidzianym przez producenta.

"Więcej czynnika będzie chłodziło lepiej"

Nadmiar czynnika również może pogorszyć pracę instalacji i prowadzić do nieprawidłowych parametrów. Ilość czynnika musi odpowiadać wymaganiom konkretnego urządzenia i długości instalacji zgodnie z instrukcją producenta.

Podsumowanie

Prawidłowe ciśnienie w klimatyzacji domowej R32 nie jest jedną wartością. Klimatyzator typu split może pracować przy różnych ciśnieniach zależnie od temperatury, obciążenia, wydajności sprężarki, przepływu powietrza i sterowania układu chłodniczego.

Tabela ciśnień klimatyzacji R32 jest przede wszystkim tabelą zależności pomiędzy ciśnieniem i temperaturą nasycenia. Dla przykładu około 7,12 bar(g) odpowiada temperaturze nasycenia 0°C, 10,06 bar(g) około 10°C, 13,73 bar(g) około 20°C, 18,26 bar(g) około 30°C, a 23,77 bar(g) około 40°C.

Sama wartość manometru nie pozwala jednak stwierdzić, czy w urządzeniu znajduje się odpowiednia ilość czynnika. Do oceny pracy wykorzystuje się również temperatury rur i powietrza, przegrzanie, dochłodzenie, przepływ powietrza, pracę sprężarki i dane producenta.

Dla użytkownika najważniejsze jest więc nie to, "ile bar powinno być w klimatyzacji", lecz czy urządzenie osiąga właściwą wydajność, pracuje bez oblodzenia i błędów oraz czy jego wymienniki i filtry są czyste. Jeżeli pojawiają się nieprawidłowości, właściwa diagnostyka powinna ustalić przyczynę przed jakąkolwiek ingerencją w ilość czynnika chłodniczego.

Źródła i odniesienia:

1. A-Gas - R32 Pressure Temperature Chart, tabela zależności temperatury i ciśnienia czynnika R32: fsw.uk.com
2. Rozporządzenie Parlamentu Europejskiego i Rady (UE) 2024/573 w sprawie fluorowanych gazów cieplarnianych: eur-lex.europa.eu
